Wiatrówka "Gem" - Eisenwerke Gaggenau no 15 ?

[piotr-cz]

Wygląda na to, że przyciągam staruszki...

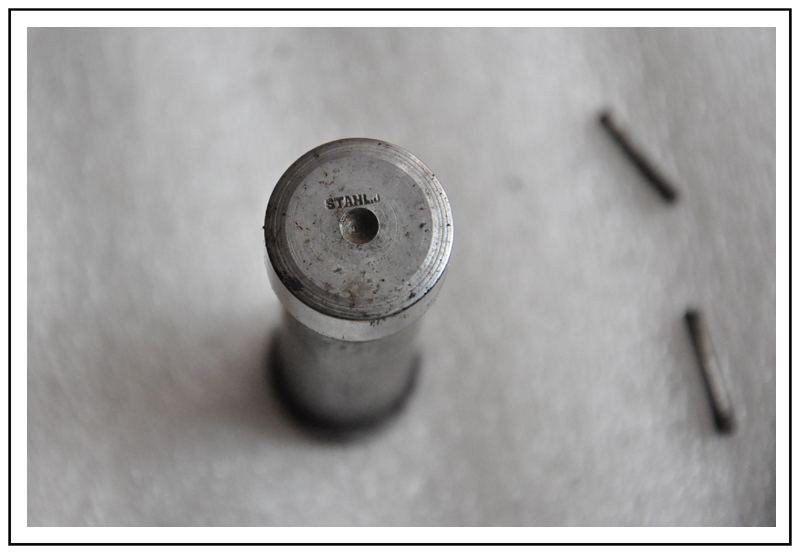

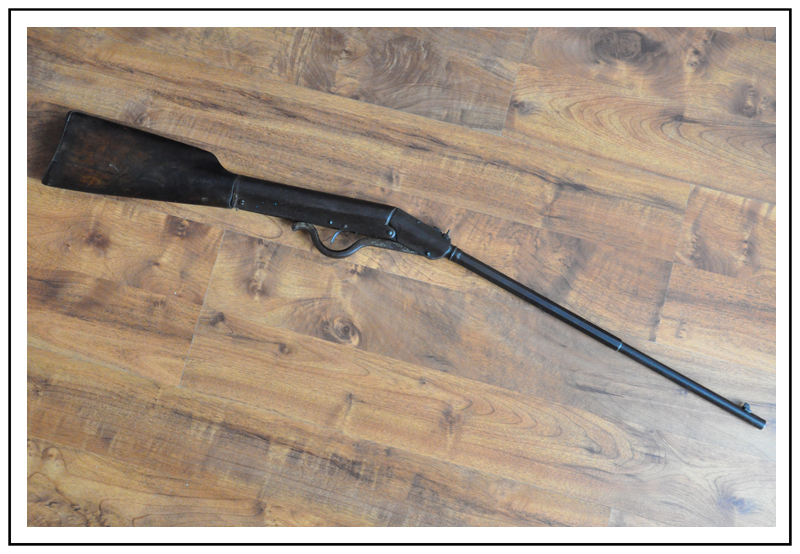

Długość 89cm, gładka lufa i coś co mnie trochę zaskoczyło stalowy polerowany tłok bez uszczelki...
Spotkaliście się już z takim tłokiem?

Pierwszy śrut nie przesunął się w lufie nawet o milimetr, dużo lepiej poszło z lotką, z odległości 3metrów wbiła się w tarcze.

[robfra]

Toż to pamięta zapewne czasy Franciszka Josefa...

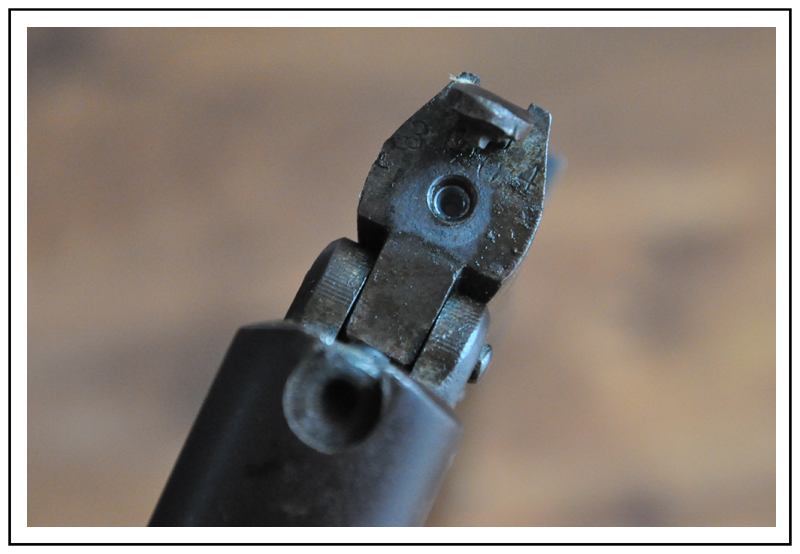

Tłok chyba nie dorabiany bo ma nabicia na czole. Fakt, że tam by się przydała uszczelka nawet skórzana (tylko skórzana).
Np. w FWB 300 jest metalowy tłok, ale ma pierścień uszczelniający (jak w samochodach).
A może trzeba rozchylać sukienki przed włożeniem. Może tam już jest z 4,7mm, a może to fabrycznie 5,0mm?

Aha.
Czekam na odnowienie drewienka bo się nieźle zapowiada.

[krzysztof]

Dlaczego nazywasz tą wiatrówkę 'Gem" ? To jest Quackenbusch. Zajrzyj do wątku mojego Quasia.

Ps to ten, który był na Alle?

[XKaroll]

Fajna sztuka czekam na efekty renowacji

[piotr-cz]

Dlaczego nazywasz tą wiatrówkę 'Gem" ? To jest Quackenbusch. Zajrzyj do wątku mojego Quasia.

Ps to ten, który był na Alle?

dokładnie ten :

po rozpoczęciu tematu znalazłem coś
TAKIEGO
i
KATALOG

wynika z tego że jest to
Eisenwerke Gaggenau nr 15 [dodałem tą nazwę w tytule tematu]

ale mogę się mylić.

Na wiatrówce nie ma żadnych sygnatur

[krzysztof]

No popatrz, w tamtych czasach manufaktury produkowały wiatrówki nie patrząc na prawa autorskie. Identyczna występuje w folderach jako Quackenbusch.
Muszę zapisać Twoje odkrycie.

Mój strzela, ale ma rozrzut jak garłacz. Mam jeszcze jednego ale bez tłoka i kolby

Ps
identyczna wiatrówka występuje również jako Diana 3 z 1913roku

[piotr-cz]

No popatrz, w tamtych czasach manufaktury produkowały wiatrówki nie patrząc na prawa autorskie. Identyczna występuje w folderach jako Quackenbusch.
Muszę zapisać Twoje odkrycie.

Mój strzela, ale ma rozrzut jak garłacz. Mam jeszcze jednego ale bez tłoka i kolby

Mój na 3 metry przy strzelaniu strzałkami mieści się w 2cm

Na Twojej są jakieś sygnatury?
Tłok masz z uszczelką?

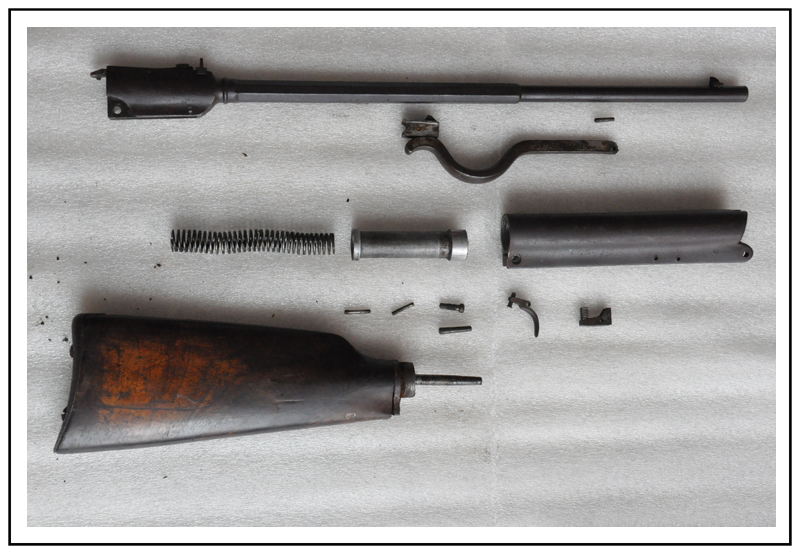

Przyznam, że zdziwiłem się mocno kiedy go porozkładałem, ale tłok pasuje tak dobrze, że kiedy zatkałem palcem otwór wylotowy i spróbowałem wyciągnąć tłok to zassało go i wrócił sam jak tłoczek w strzykawce...

[krzysztof]

Stara dobra robota

[piotr-cz]

Krzysztof, przeglądałem jeszcze raz zdjęcia Twojego Quackenbusch'a i jest miedzy nimi sporo różnic.

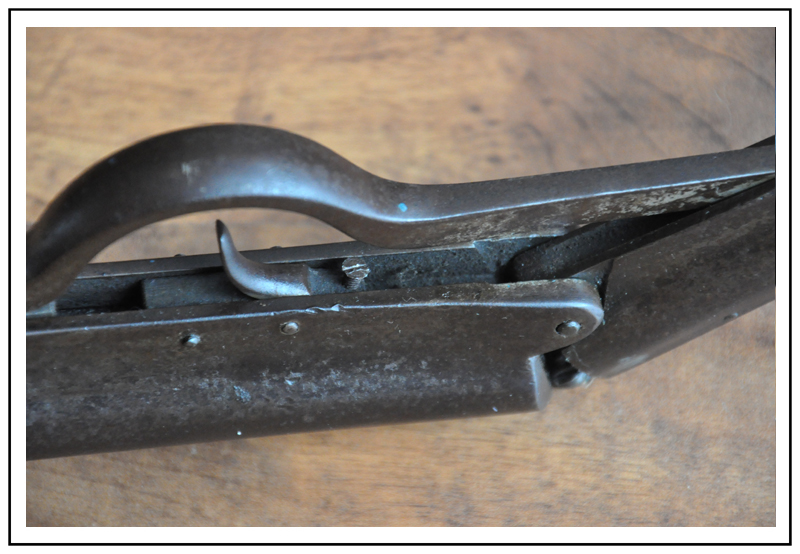

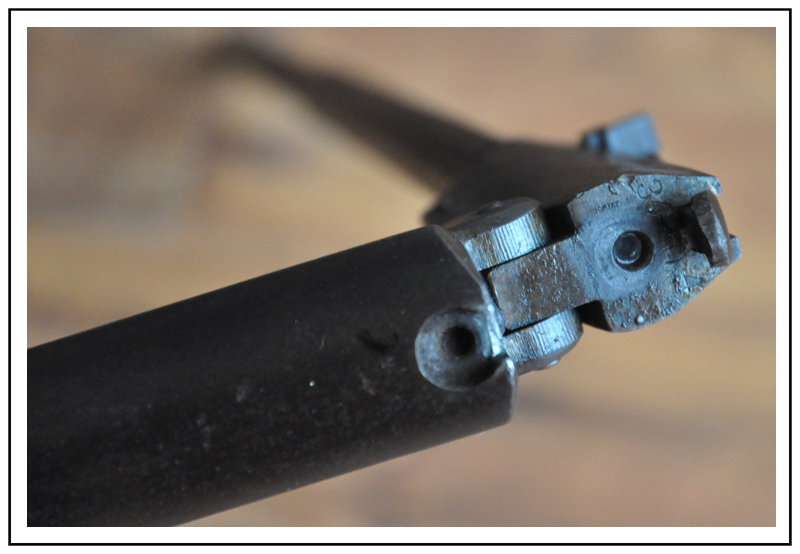

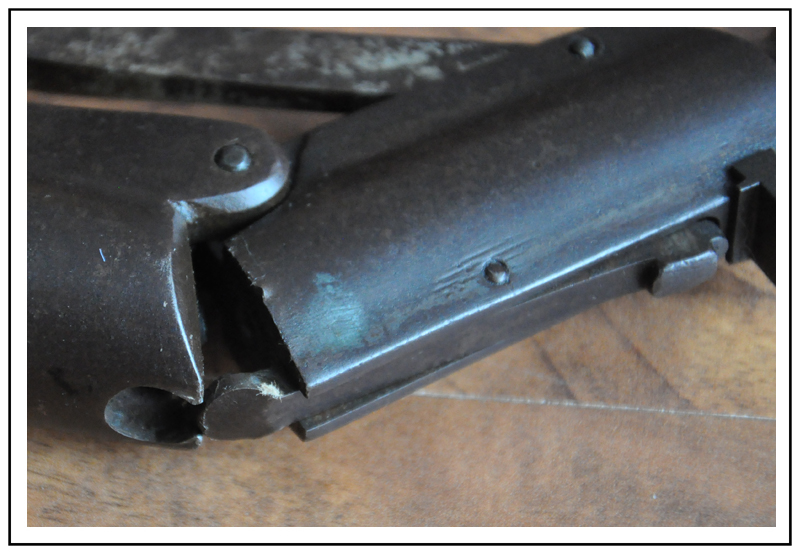

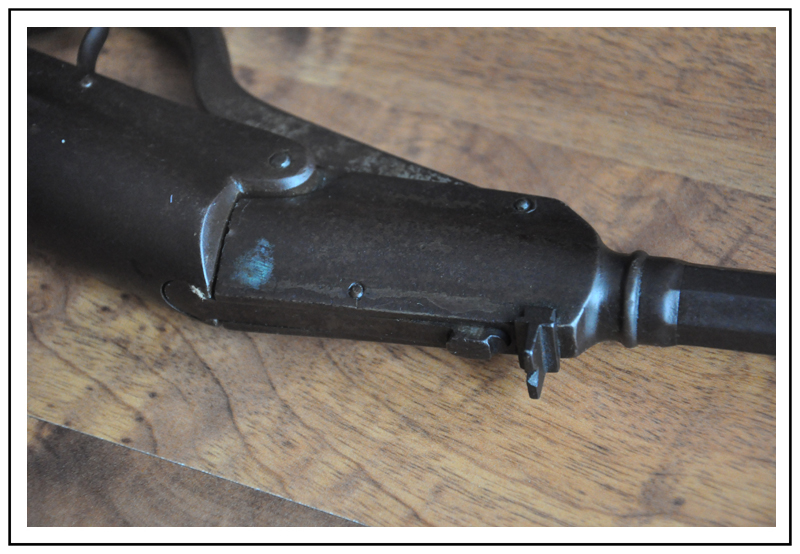

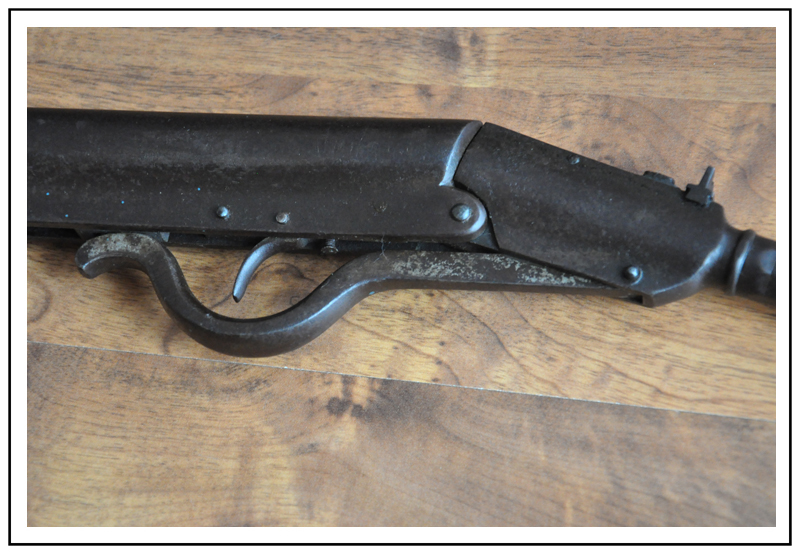

Pierwsza chyba największa to zatrzask lufy u Ciebie w kształcie litery T a u mnie okrągły, kształt cylindra, przejscie lufy w kostkę, kształt dźwigni naciągu...

Wygląda więc na to, że to jednak dwie zupełnie różne wiatrówki.

[krzysztof]

Fakt, szczegóły różne, to może tylko oznaczać, że moje domysły, iż główny zarys wiatrówki był produkowany z drobnymi zmianami, przez wiele firm, są zasadne.

[piotr-cz]

Długie poszukiwania w internecie naprowadziły mnie na informację, że tłok bez uszczelki jest w tych wiatrówkach spotykany dość często.
Pocieszający jest więc fakt, że dla mojego, czas okazał się łaskawy. Uszczelnienie uzyskiwano przez zastosowanie do cylindra smaru o odpowiedniej gęstości.

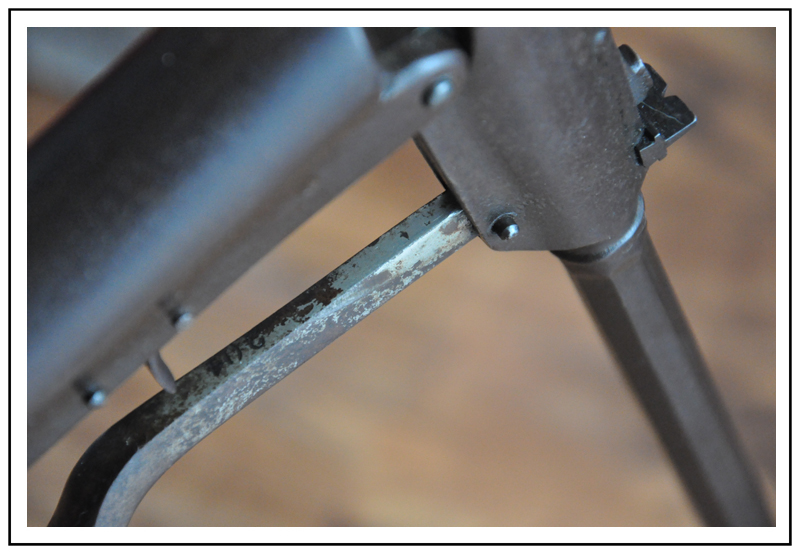

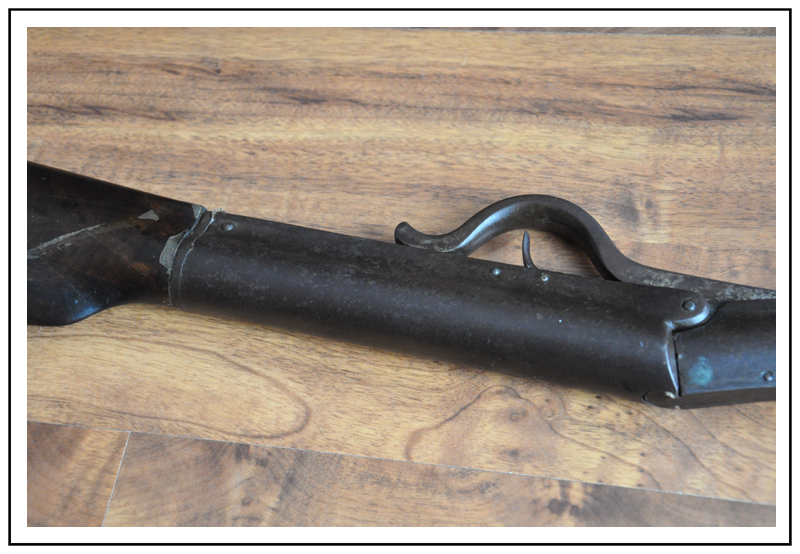

Oryginalnie cylinder, kabłąk, spust i stopka kolby były niklowane i planuje dla nich takie właśnie wykończenie. Najpierw jednak muszę usunąć z nich warstwę rdzy i przygotować powierzchnie. Najbardziej skorodowana jest stopka kolby.

Lufa była oryginalnie brunirowana, stan w którym znajduję się obecnie bardzo przypomina brunirę, jedynie miejscami widać początki niekontrolowanej korozji. Próbowałem ją usunąć przy pomocy pasty z sody ale efekt pozostawia wiele do życzenia.

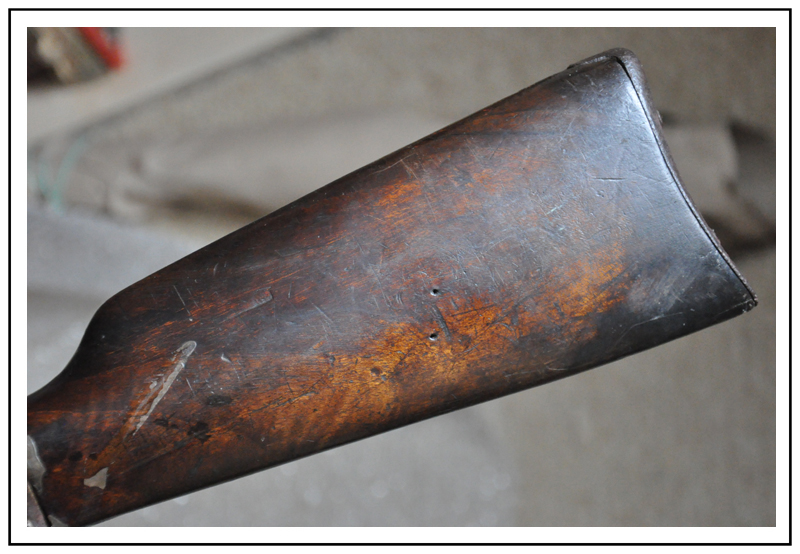

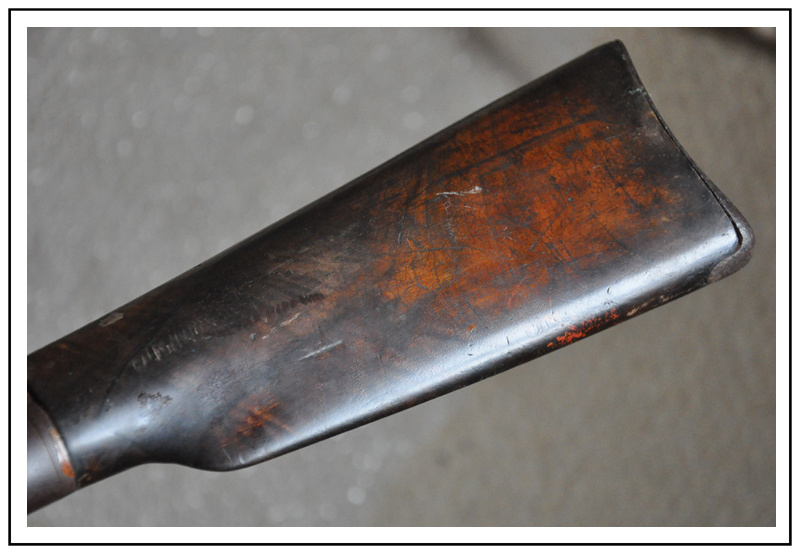

Drewno po usunięciu pierwszej warstwy brudu i oleju okazało się dość ładnym kawałkiem orzecha. Ma ciekawe usłojenie i kolor co rokuje dość dobrze jeśli chodzi o efekt końcowy.

[piotr-cz]

Prace nad odnawianiem wiatrówki posuwają się wolno [to już u mnie tradycja] ale widać postępy. Dużo czasu zajmuje szlifowanie części, które maja być niklowane.
W najgorszym stanie była stopka kolby. Ilość rdzy w połączeniu z niezbyt przyjemnie pachnącymi zaciekami na drewnie, widocznymi na ostatnim zdjęciu sugerują, że to miejsce mogło być narażone na dłuższy kontakt z wodą.

Jeszcze trochę szlifowania i oddaje części do niklowania...

[krzysztof]

Świetna robota,
orzeszek jak dostanie olejowania będzie piękny.

[DZIKIslupsk]

Strasznie Ci jej zazdroszczę. Sam pobawił bym się w renowację takiego zabytku.

[blucas]

Koledzy a to jest ten sam Karabinek? link
