Hammerli 850 Airmagnum

[Grzegorz77]

Witam serdecznie, moja wiatrówka przestała strzelać. Myślałem na początku, że to wina zapchanej lufy, lecz po jej sprawdzeniu nadal nie działa. Objaw jest taki że po oddaniu strzału śrut nie wylatuje. Teraz dodatkowo nie można nawet nacisnąć spustu. Butla z gazem jest zamontowana nowa. Może ktoś miał podobny problem i udało mu się go rozwiązać? Będę również bardzo wdzięczny za schemat jak rozebrać karabinek, gdyż nigdy tego nie robiłem a może trzeba coś w nim przeczyścić? Z góry dziękuję za pomoc i wszelkie rady.

[Yurko]

Niezbyt dokładnie opisałeś problem. Nic nie wspomniałeś o tym, czy spust i zbijak pracują itd.



Na podstawie tego co piszesz, nie można niczego zgadnąć i to może być wszystko. Od niedochodzącego ćiśnienia do uszkodzenia bezpiecznika. Do tego niepokojące jest, czy przypadkiem jeszcze sobie nie zatkałeś lufy niewystrzelonym śrutem...

[Jarecki]

Tu masz dokładny opis rozbiórki i ponownego montażu: http://forum-bron.pl/viewtopic.php?t=32661&start=525 Piszesz że śrut nie opuszcza lufy, a czy jest wypychany z magazynka do lufy? Przy wyrobionych ząbkach na magazynku nie jest on obracany jak trzeba (czasem w ogóle się nie obraca i są "puste" strzały), powoduje to też problem przy dopychaniu rygla do przodu. Tak czy siak bez rozbiórki raczej się nie obejdzie. Uważaj przy wyciąganiu popychacza śrutu z tulejki wewnątrz której się porusza przód - tył. Wewnątrz jest malutka kulka na sprężynce, może łatwo wyskoczyć przy rozbieraniu tego podzespołu.

[Grzegorz77]

Dziękuję bardzo za pomoc. W weekend rozbiorę i opiszę usterkę.

[Grzegorz77]

Witam ponownie
Rozebralem, okazało się, iż do środka dostał się śrut. Mam problem ze złożeniem. Nie wiem jak spasować zespół osi mocującej magazynek. Korzystałem ze zdjęć Shooter_36(poleconych przez was za co dziękuję) ale nie mogę rozgryźć. Pozostala mi również jedna plastikowa wkładka z metalową kulką. W środku nie było hamulca magazynka. Wiatrówkę pożyczałem wiec nie wiem czy hamulec był czy nie oraz czy jest niezbędny aby Umarex dział?
Będę bardzo wdzieczy za wszelką pomoc.
Udostepniam zdjęcie rozebranej wiatrówki oraz części z którymi sobie nie radzę.

[Yurko]

Przyjrzałeś się w jakiej pozycji te elementy są na schemacie?



Poza tym są one pokazane przy prawej stronie. Może tym trzeba się kierować. Co do reszty to nie wiem...

[Grzegorz77]

Panowie, może któryś z was zna adres i dane adresowe polskiego serwisu lub dystrybutora? Jednak potrzebuję zakupić cześć a nigdzie nie mogę jej znaleść.

[MaR_sc]

Jakiej części Ci brakuje? I ktorą masz wersje?

[Grzegorz77]

Posiadam wersję hamerlii 850 airmagnum XT (s) art. nr. 465.00. 15-4. Po rozebraniu mam wrażenie że brakuje hamulca magazynka, nie wiem też jak poprawnie złożyć elwmenty zaznaczone przez Yurko na schemacie. Chętnie oddam do serwisu do naprawy. Może pan się tym zajmuje?

[Yurko]

Na tym zdjęciu, które pokazałeś nie widać gdzie ten hamulec powinien być...

Znalazłem inny "schemat":


https://www.airgunspares.com/gunspares/ ... agnum.html

Tu też go nie widać...

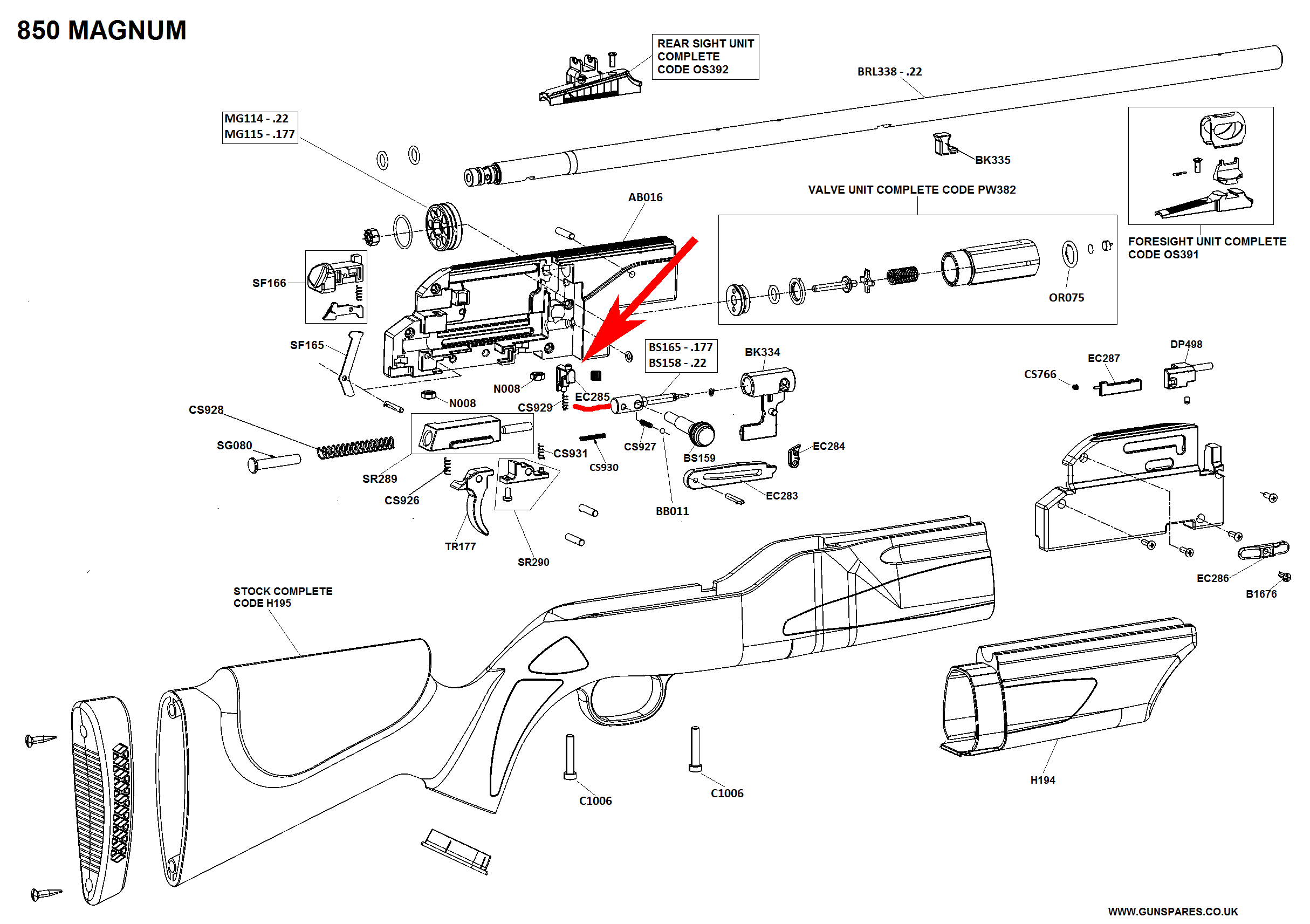

Ale jest takie zdjęcie z hamulcem:




Wygląda, że to dwie różne wersje karabinka...

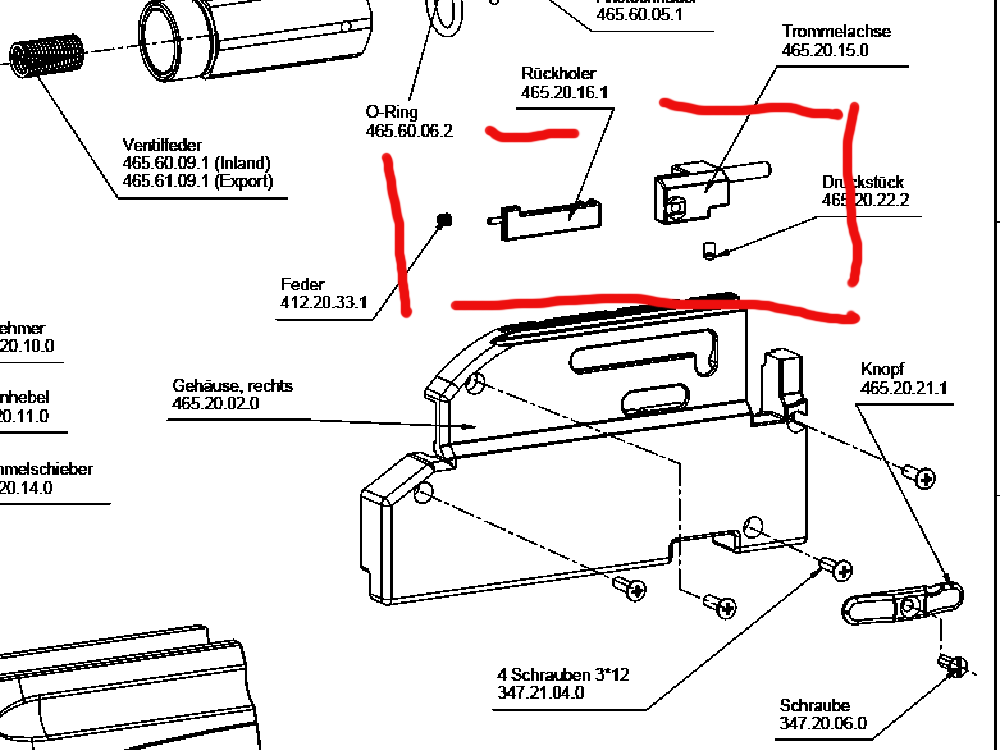

Jeszcze co do montażu tych części do prawej strony. Takie zdjęcie, wyciągnięte z pdf-a (sorki za jakość ale może wystarczy):




A to sam dokument:

PDF 2,75MB

[Grzegorz77]

Bardzo dziękuję, wieczorem sprawdzę i opiszę jak poszło. Jeszcze raz bardzo dziękuję za pomoc.

[Yurko]

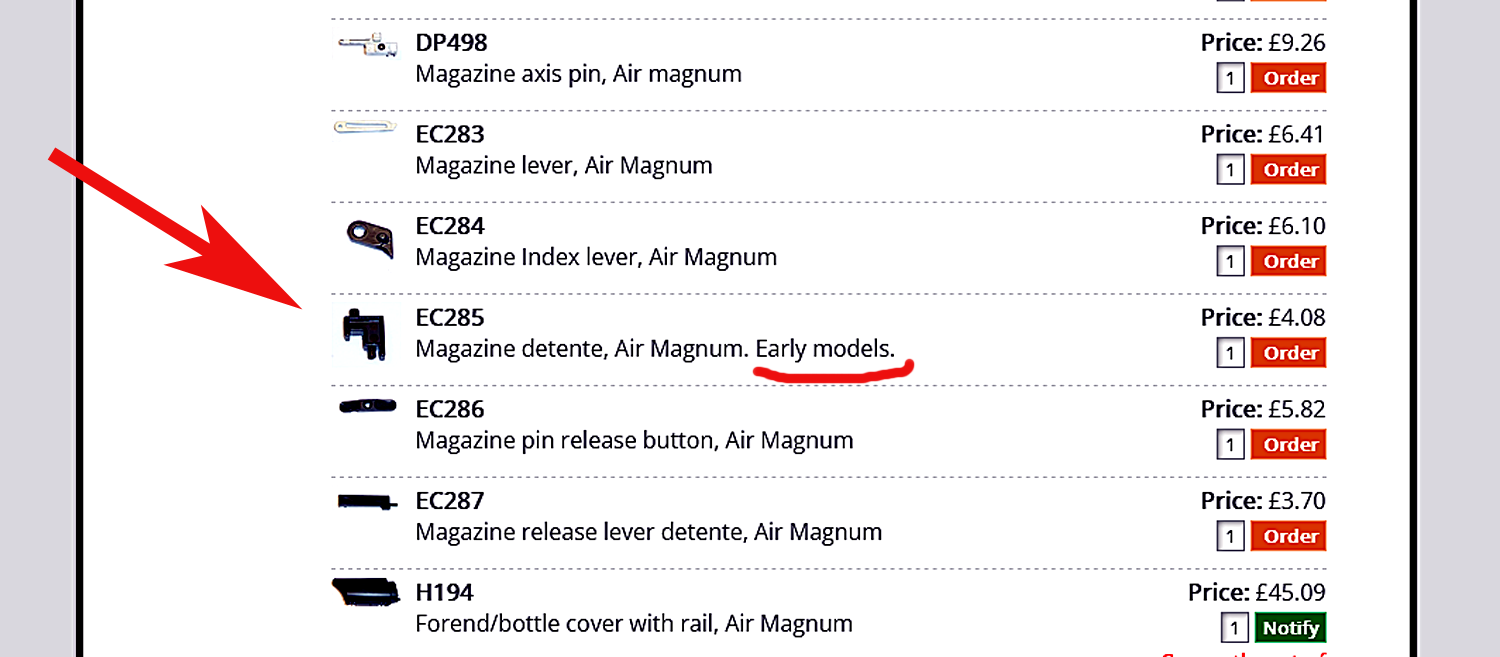

Jeszcze jedno co znalazłem w sklepiku: https://www.gunspares.co.uk/products/25 ... ir-Magnum/



W tym sklepie "hamulec magazunka" występuje pod symbolem EC285, który to ma taką adnotację:



"Early models"...

[MaR_sc]

Dlatego pytam ktora wersja M2 ma ciut inaczej rozwiazany hamulec magazynka. Pisz pw, może się to jakoś do kupy ulepi

[Grzegorz77]

Powoli składam. Poproszę o pomoc czy wszystko dobrze poukładałem. Zwłaszcza spada mi po skręceniu sprężynka CS766 z elementu EC287.

https://drive.google.com/file/d/1_7D3Hw ... p=drivesdk

https://drive.google.com/file/d/1Zw3T2Z ... p=drivesdk

[Yurko]

Nie mogę tych linków otworzyć.

Znalazłem takie filmiki, nie wiem może widziałeś. Ludzie te części montują na dwa sposoby:

https://youtu.be/SQVRVTkRRt0?t=197

https://youtu.be/BV8QGSP57F0?t=260

Nie wiem który jest lepszy...


PS. Masz daleko do Warszawy?
